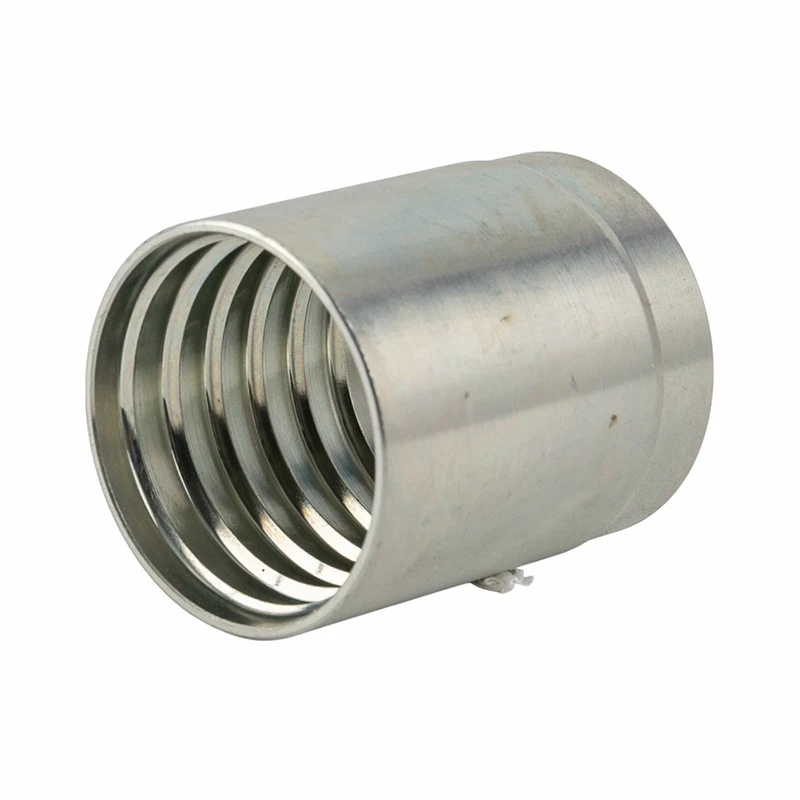

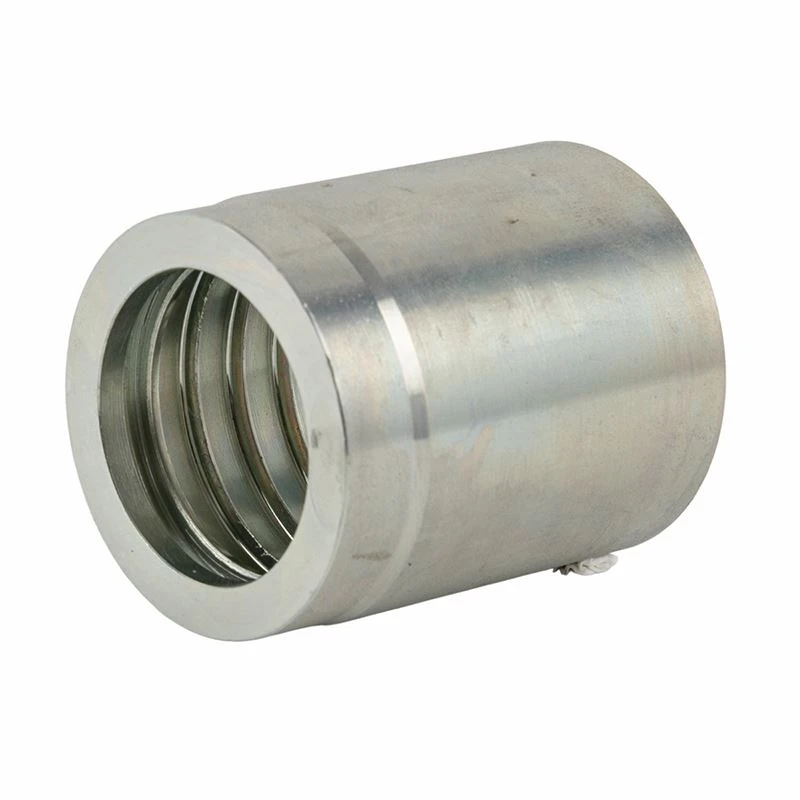

For en-tråds fletteslanger er no skive ferrule et ideelt alternativ. Denne typen hylse krever ikke fjerning av noen av slangens ytre deksler før installasjon, noe som gjør den til et populært valg for mange bruksområder.
Spesielt er no skive ferrule ofte brukt med 1SC og 1SN slanger. Disse slangene har et enkelt lag med høystrekkfast ståltrådsfletteforsterkning, som gjør at de enkelt kan håndtere høytrykks hydrauliske applikasjoner
S05001
Populære tags: no skive 1sc 1sn ferrule, Kina no skive 1sc 1sn ferrule produsenter, leverandører
FERRULE FOR SAE 100R1AT / DIN EN 853 1SN
|
DELNUMMER |
SLANGE |
D |
L |
||
|
DN |
I |
STØRRELSE |
mm |
mm |
|
|
S05001 - 03 |
5 |
3/16" |
03 |
20 |
23,5 |
|
S05001 - 04 |
6 |
1/4" |
04 |
20 |
30 |
|
S05001 - 05 |
8 |
5/16" |
05 |
22 |
30 |
|
S05001- 06 |
10 |
3/8" |
06 |
24 |
32 |
|
S05001 - 08 |
12 |
1/2" |
08 |
28 |
34 |
|
S05001 - 10 |
16 |
5/8" |
10 |
32 |
37 |
|
S05001 - 12 |
20 |
3/4" |
12 |
35 |
42 |
|
S05001 - 16 |
25 |
1" |
16 |
43 |
51 |
|
S05001 - 20 |
32 |
1.1/4" |
20 |
56 |
59 |
|
S05001 - 24 |
40 |
1.1/2" |
24 |
63 |
67 |
|
S05001 - 32 |
50 |
2" |
32 |
77 |
72 |
Det er ganske annerledes enn 00110A. ferrulen vår kan også bruke 1SC slange.
Vi bruker 08AL og 20# kaldt smidt materiale med gløding. fra DN5-Dn20 er den kaldsmidd , fra DN 25- DN50 , Den er varmsmidd.
Viktige diametre å sjekke.
|
OD |
ID |
LENGDE |
LITEN R |
||
|
F05001-04 |
B1SC04 |
20 |
14.4 |
30 |
11 |
|
F05001-05 |
B1SC05 |
22 |
16 |
30 |
12.7 |
|
F05001-06 |
B1SC06 |
24 |
18.2 |
32 |
14.6 |
|
F05001-08 |
B1SC08 |
28 |
21.5 |
34 |
18.6 |
|
F05001-10 |
B1SC10 |
32 |
25 |
37 |
21.5 |
|
F05001-12 |
B1SC12 |
35 |
28.9 |
42 |
24.6 |
|
F05001-16 |
B1SC16 |
43 |
36.7 |
51 |
31 |
|
00110A-04 |
19 |
14 |
30.5 |
11.2 |
|
|
00110A-05 |
21 |
15.6 |
31 |
12.7 |
|
|
00110A-06 |
23 |
18 |
32 |
14.4 |
|
|
00110A-08 |
27 |
21.5 |
34 |
18.6 |
|
|
00110A-10 |
30 |
24.5 |
37 |
21.5 |
|
|
00110A-12 |
34 |
28.8 |
42 |
24.6 |
|
|
00110A-16 |
42.5 |
36.4 |
51 |
30.8 |
